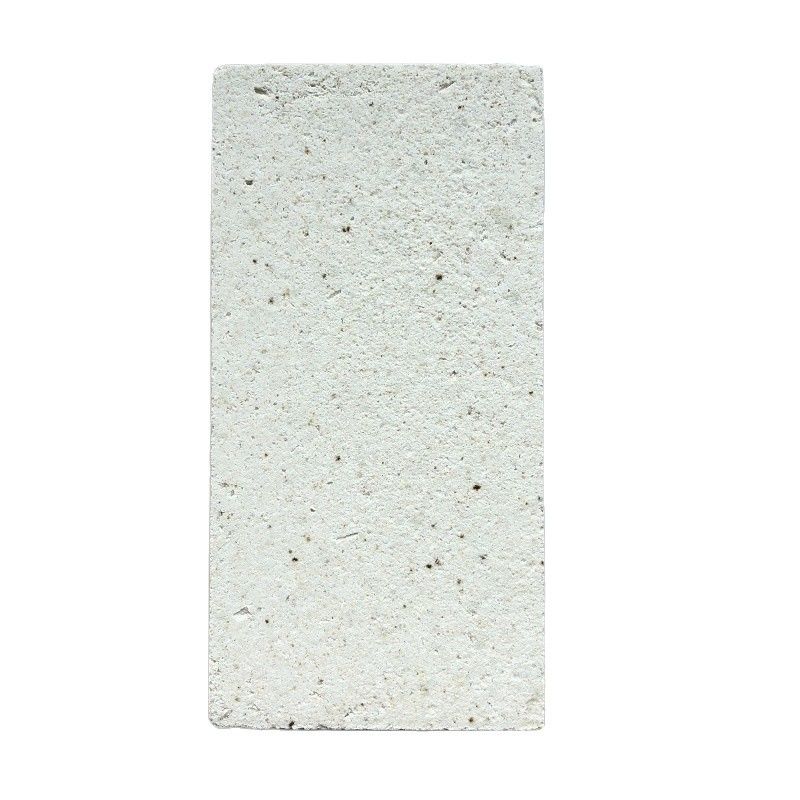

Легкий рефракторный кирпич из кремния для стеклоплавильных печей в промышленных условиях

Легкие кирпичи из кремниевой стали также называют изоляционными кирпичами из кремниевой стали.Рефракторность и температура смягчения под нагрузкой не сильно отличаются от обычных кремниевых кирпичей с тем же составомОднако, из-за многочисленных пор, сжимательная прочность, сопротивление шлакам и коррозионная стойкость не так хороши, как обычные кирпичи кремния, но тепловой устойчивость была улучшена.

При использовании мелкоразделенного кремния в качестве сырья критический размер частиц обычно не превышает 1 мм, а частицы меньше 0,5 мм составляют не менее 90%.Он получается путем добавления легковоспламеняющихся веществ к ингредиентам или применения метода получения газа для формирования пористой структуры и обжига.Он также может быть изготовлен в несгоренные продукты. Он в основном используется для всех частей печи, которые требуют теплоизоляции или облегчения собственного веса без прямого контакта с плавильным материалом,без коррозионного газа, и не подвергается резким изменениям температуры. Он используется при высокой температуре и не может контактировать с щелочными огнеупорными материалами.максимальная рабочая температура 1200-1550°C.

Кремниевые теплоизоляционные огнеупорные кирпичи обычно используют кристаллический кварцит или кремниевый песок в качестве сырья, а минеральный состав составляет: фосфорит 78-86%, кристобалит 13%-15%,и кварца от 4% до 7%Добавьте в ингредиенты горючие материалы, такие как кокс, пиломатериал, антрацит, углеродистая рисовая скорлупа, или используйте газовую пену для образования пористой структуры.Силиконовые теплоизолирующие огнеупорные кирпичи - это теплоизолирующие огнеупорные продукты из кремния с содержанием SiO2 более 90% и плотностью менее 1.2.

Рефракторность и температура смягчения под нагрузкой не сильно отличаются от обычных кремниевых кирпичей с таким же составом.устойчивость к шлакам, и коррозионная стойкость не так хороша, как у обычных кирпичей из кремния, но устойчивость к тепловому удару улучшена.Некоторые минерализаторы (CaO), Fe2O3) добавляются в ингредиенты для стимулирования преобразования кварца, а жидкость отходов целлюлозы используется в качестве связующего, чтобы кирпичи имели определенную прочность.При использовании кокса или антрацита в качестве горючих добавок, поскольку пепел будет приведен в Fe2O3 и Al2O3, нет необходимости добавлять железные чешуи в ингредиенты.сильное окислительное пламя должно поддерживаться до 1200°C, чтобы добавки полностью сгорели.

Силиконовые теплоизолирующие огнеупорные кирпичи имеют характеристики низкой теплопроводности, высокой температуры смягчения нагрузки, небольшого остаточного расширения,и превосходные характеристики смены линии перезажиганияОни подходят для промышленных печей, таких как коксовые печи, горячие высоковолновые печи, стеклянные печи и угольные печи.Он в основном используется для теплоизоляционного слоя и рабочего слоя теплового оборудования, и может использоваться для теплоизоляционного слоя различного высокотемпературного оборудования печи при высоких температурных условиях (≤1500°C) без контакта с расплавленной шлакой. This product is suitable for the heat insulation material of the silica brick lining of the high temperature hot blast stove of the large blast furnace and the heat insulation of the silica brick masonry of the glass furnace.

Общие легкие кирпичи из кремниевого цилиндра можно разделить на два уровня: первый класс можно использовать в верхней части стальной прокатной нагревательной печи и крыше промышленной кремниевой печи,и может быть в непосредственном контакте с пламенем; второй класс используется в общепромышленной печи Изоляция Применима к: промышленным печам, таким как коксовые печи, горячие высокие печи, плавильные печи для стекла и отапливатели углерода.,Плотность сыпучих кирпичей с кремниевой теплоизоляцией составляет 0,9-1,1 г/см3, прочность на сжатие - 2,0-5,9 МПа, а теплопроводность - 0,35-0,42 Вт/м·К.Отличная огнестойкость.Температура его смягчения под нагрузкой близка к 1620°C для плотных кирпичей из кремния, с небольшим остаточным расширением, а его тепловая устойчивость лучше, чем у плотных кирпичей из кремния.Кремниевые теплоизолирующие огнеупорные кирпичи могут использоваться в течение длительного времени при высоких температурах (1500-1550°C) без контакта с расплавленными шлаками, но они особенно подходят для высокотемпературных горячих высоких печей больших высоких печей.
